实验2:算术逻辑运算实验
2017-04-12 11:53   审核人:

实验2:算术逻辑运算实验

  • 实验目的

   1) 了解运算器的组成结构
   2) 掌握运算器的工作原理
   3) 掌握简单运算器的组成以及数据传送通路
   4) 验证运算功能发生器(74LS181)的组合功能

  • 实验设备
    74LS181(2 片),74LS273(2 片), 74LS245(2 片),开关若干,灯泡若干,单脉冲一片

  • 实验原理

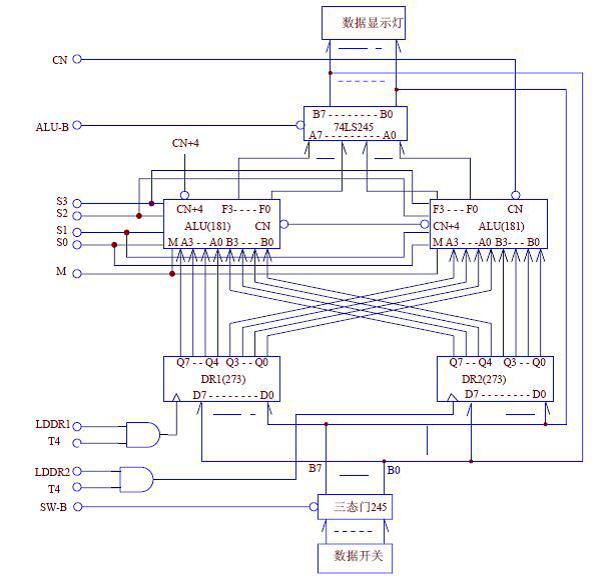

    实验中所用的运算器数据通路图如下图1所示,实验中的运算器由两片74LS181 以并/串形式构成8 位字长的ALU。运算器的输出经过一个三态门(74LS245)和数据总线相连,运算器的两个数据输入端分别由两个锁存器(74LS373)锁存,锁存器的输入连至数据总线,数据开关用来给出参与运算的数据(A 和B),并经过一个三态门(74LS245)和数据显示灯相连,显示结果。

图1 运算器通路图

   1) 74LS181:完成加法运算
   2) 74LS273:输入端接数据开关,输出端181。在收到上升沿的时钟信号前181 和其输出数据线之间是隔断的。在收到上升沿信号后,其将输出端的数据将传到181,同时,作为触发器,其也将输入的数据进行保存。因此,通过增加该芯片,可以通过顺序输入时钟信号,将不同寄存器中的数据通过同一组输出数据线传输到181 芯片的不同引脚之中

   3) 74LS245:相当于181 的输出和数据显示灯泡组件之间的一个开关,在开始实验后将其打开,可以使181 的运算结果输出并显示到灯泡上

 下一页 [1 2 3]
